Productos aplicablesEquipos de gimnasia, equipos de fitness, equipos de integración sensorial infantil, equipos de parkour, pista ninja, etc. Todas las series de productos.
Bases de ejecuciónGB 19272-2024 "Requisitos generales para equipos de ejercicios al aire libre", estándares de control interno empresarial
Categorías de inspecciónInspección de material entrante (IQC), Inspección de patrulla de procesos (IPQC), Inspección de producto terminado (FQC), Reinspección de fábrica (OQC)
Siga GB/T 2828.1 para inspección normal con muestreo único, en el nivel de inspección II
• Elementos críticos (categoría de seguridad):AQL = 0, tolerancia cero, rechazar todo el lote si algún artículo no cumple
• Elementos importantes (función/estructura):NCA = 0,65
• Artículos generales (apariencia/defectos menores):NCA = 2,5
• Para productos de alto riesgo como equipamiento infantil y parkour:Inspección 100% para artículos críticos.
Luz natural / fuente de luz estándar, el lugar está limpio, los instrumentos de prueba (calibradores, cintas métricas, tensiómetros, durómetros, raspadores, galgas de espesores, etc.) se calibran periódicamente.
• Si hay 1 no conformidad crítica:Todo el lote se considera no conforme.
• Si elementos importantes o generales exceden el rango AQL:Todo el lote se considera no conforme.
• Los productos no conformes se aíslan, marcan y procesan uniformemente de acuerdo con los procedimientos de reelaboración/desguace/devolución.

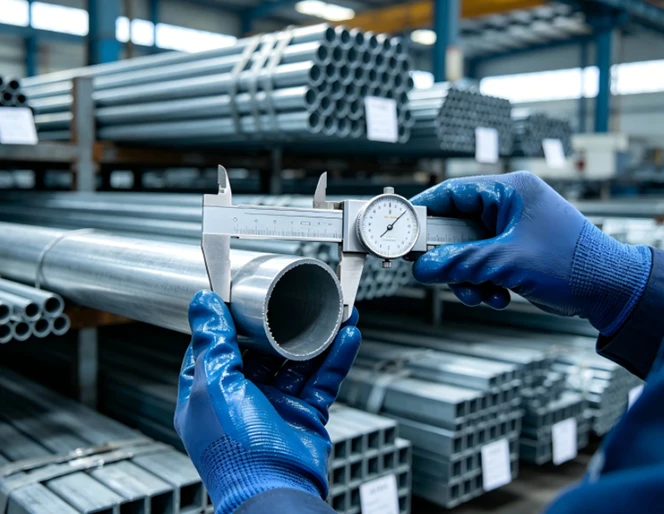

AparienciaSin grietas, deformaciones, dobleces, agujeros de lijado, óxido, rebabas ni bordes afilados en la superficie. La sección transversal es lisa, sin rebabas y la pared interior de la tubería no tiene residuos ni óxido evidentes.
Dimensiones y espesor de paredLas dimensiones externas, el diámetro de la tubería y el espesor de la pared cumplen con los requisitos de tolerancia de los dibujos y las desviaciones medidas no superan ±0,5 mm.
Material y rendimiento.• Verificar el certificado de material y la designación del material, asegurándose de que sean consistentes con los requisitos de adquisición.
• La dureza y el rendimiento básico de carga de las tuberías cumplen con los estándares y no existe sustitución de materiales deficientes.
• Capa de revestimiento (sustrato de galvanización/recubrimiento por pulverización)
• La capa de galvanizado es uniforme, sin faltas de revestimiento, descamaciones ni puntos negros.
AparienciaSuperficie lisa, sin daños, astillas, diferencias de color, manchas ni olores.
PresupuestoDesviación de longitud, ancho y espesor ≤ ±3 mm; La densidad y la resistencia cumplen con los requisitos técnicos.
Requisitos ambientalesSin olor irritante; el contenido de sustancias nocivas cumple con los estándares nacionales; Informe de prueba ambiental proporcionado.
Apariencia:Sin enganches, agujeros, diferencias de color, manchas o hilos rotos; Las costuras son limpias y fuertes.
Actuación:La resistencia a la abrasión y la resistencia a la tracción cumplen con los estándares; Las correas no están sueltas ni agrietadas.
Protección ambiental:Sin olor; Los indicadores de sustancias ignífugas y nocivas cumplen con la normativa.
Apariencia:No se pela, se deforma, se oxida ni se pela el revestimiento.
Presupuesto:El modelo, el paso de rosca y la longitud coinciden con los dibujos; Los hilos son suaves y sin atascos.
Asamblea:Se atornilla suavemente; no se afloja ni se pela después de apretar.
Adhesiva:Lote consistente; sin grumos ni deterioro; acompañado de un certificado de conformidad y un informe de prueba. Los indicadores de protección ambiental, la adherencia y la resistencia a la intemperie cumplen con los requisitos.

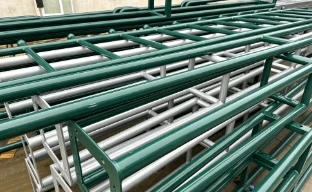

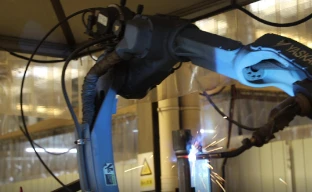

•Las costuras de soldadura son completas, uniformes, sin huecos, soldaduras faltantes, inclusión de escoria, poros, grietas (elementos clave).
•Se limpian a fondo las escorias y salpicaduras de soldadura. No hay protuberancias afiladas en el lugar de soldadura.
•Después de soldar el marco, la forma general es cuadrada, la desviación diagonal es ≤ 3 mm y no hay distorsión.
•La película de pintura es lisa y plana, sin escurrimientos, poros, burbujas, base expuesta, diferencia de color ni rayones.
•Prueba de adherencia: Prueba del método de rejilla, la película de pintura de la rejilla no se cae.
•Los bordes y los lados internos no tienen fallas de pulverización y el color es consistente con la muestra/carta de colores.
•Todos los accesorios están completos, el modelo coincide, no hay instalación incorrecta ni instalación perdida (elementos clave).
•Todas las piezas de conexión y los tornillos están bloqueados en su lugar. El producto no se afloja ni emite sonidos anormales al agitarlo.
•Las piezas móviles se abren y cierran suavemente, las funciones de bloqueo y limitación son normales y no se pegan.
•Niños / Equipamiento deportivo: Los bordes son todos redondeados, R ≥ 3 mm, sin esquinas vivas ni rebabas.
• Espacio libre peligroso: No se permiten espacios dentro del rango de 8 mm a 18 mm. Protección anticolisión para manos y extremidades.
•Los espacios de varillas expuestas y puntos de conexión cumplen con las normas de seguridad.
•Toda la máquina está limpia y ordenada, sin abolladuras, rayones, pintura descascarada ni manchas.
•Los colores de todas las piezas son uniformes y los espacios de las juntas son uniformes y estéticamente agradables.
•Las etiquetas, logotipos y pegatinas de advertencia están correctamente adheridos, firmemente fijados y la escritura es clara.
•La forma general y las dimensiones clave de instalación de la máquina cumplen con los dibujos. No hay sesgo ni deformación.
•La desviación de los componentes simétricos entre sí es ≤ 2 mm.

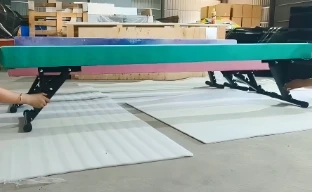

•Prueba de carga estática: Aplicar 1,5 veces la carga nominal, mantener la presión durante 30 segundos, sin deformaciones, grietas ni desprendimientos de soldadura.
•No hay ruidos anormales ni aflojamiento después de que el marco y las piezas de soporte están bajo carga.
•Para equipos de alta intensidad como parkour y equipos de entrenamiento físico, se realizan pruebas de fatiga alternativa adicionales.
•Las actividades de movimiento, plegado, volteo y deslizamiento de los componentes estructurales funcionan con suavidad y precisión.
•Los mecanismos de bloqueo, cierres y dispositivos de ajuste están bloqueados de forma segura y no se aflojan bajo fuerza.
•Las almohadillas para los pies y las almohadillas antideslizantes están firmemente instaladas, colocadas de manera estable en el suelo y no se mueven.
•Toda la máquina no tiene bordes cortantes, rebabas ni bordes cortantes.
•Las cubiertas protectoras, las piezas anticolisión y las piezas antideslizantes están completas e intactas.
•Las palabras de advertencia de seguridad, las instrucciones de uso y el certificado de conformidad están completos y estandarizados.
•La cantidad de piezas, herramientas, instrucciones y certificados de conformidad coincidentes está completa.
•El embalaje interior es a prueba de golpes y humedad, y el producto no se desplaza ni se daña por la fricción.

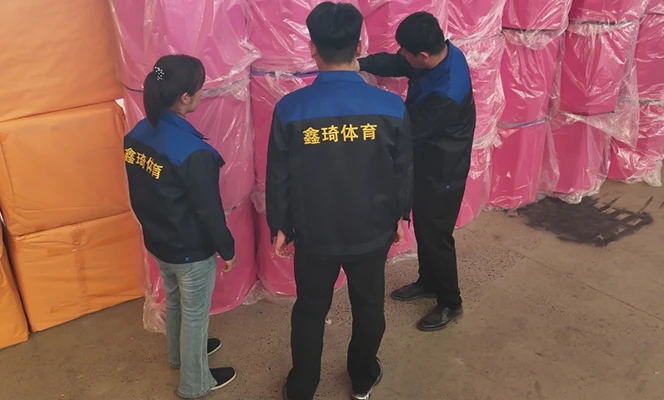

Verifique el lote de productos, el modelo, la cantidad y la información del pedido del cliente para garantizar la coherencia entre los productos y el pedido.
Inspeccionar aleatoriamente la apariencia, el ensamblaje y las funciones de los productos terminados y volver a verificar los elementos clave de seguridad.
Compruebe el embalaje exterior: la caja está intacta, las etiquetas son claras, el apilamiento está estandarizado y se han implementado medidas de protección contra la humedad y los golpes.
Los documentos adjuntos (certificado de conformidad, informe de prueba, tarjeta de garantía) están completos.

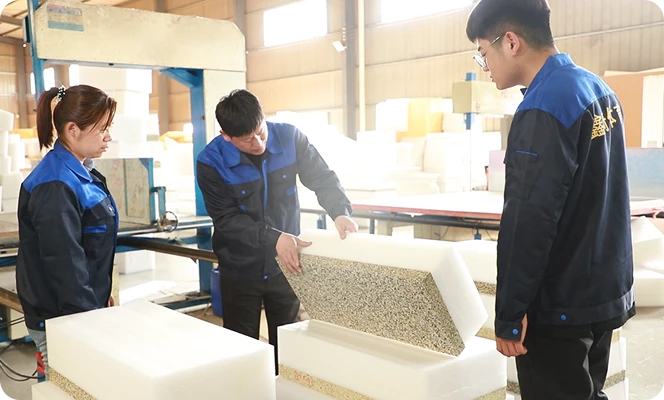

Determinar no conformidad: Prohibir el envío y la devolución para reelaboración y reinspección.
No conformidad menor (elementos generales)Los rayones menores en la superficie y la ligera diferencia de color se pueden reparar en el sitio y volver a inspeccionar para calificar y luego transferir.
No conformidad grave (elementos importantes)Desalineación del ensamblaje, anomalías funcionales, dimensiones excesivas, es necesario reelaborar un lote completo, revisar el proceso.
No conformidad fatal (elementos críticos)Grietas en las costuras de soldadura, deformaciones estructurales, esquinas afiladas, violación de la autorización de seguridad, desechar / devolver directamente el lote completo, iniciar una rectificación y trazabilidad anormales.
No dude en comunicarse con nuestros expertos si tiene alguna pregunta o desea obtener más información.
